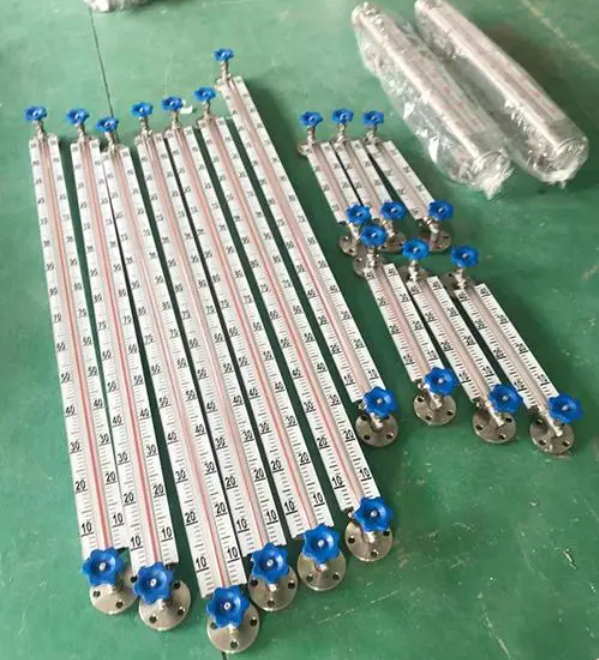

KS-UGB玻璃管液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。玻璃管液位计是根据连通器原理生产的一种就地式液位测量仪表，具有读数精确、结构简单，维修方便、经久耐用等特点。执行标准：原化工部HG5-227-80标准。

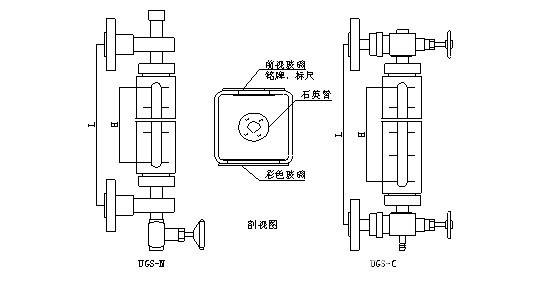

一、玻璃管液位计结构原理：

　　仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。

　玻璃管液位计两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流，免除隐患。

二、玻璃管液位计技术参数：

1.测量范围（安装中心距L）：300、500、600、800、

1000、1200、1400、1700、2000mm

2.工作压力：≤1.6MPa

3.材质：碳钢、不锈钢

4.工作温度：≤200℃

5.连接法兰标准：HG20592-97 PN1.6 DN20突面

6.其它法兰标准如JB/T、GB、ANSI等，请用户注明。

7.伴热蒸汽压力：≤0.6MPa

8.蒸汽夹套接头：G1/2"外螺纹

9.钢球自封压力：≥0.2Mpa

三、玻璃管液位计的使用须知

为保证自密封作用，容器内介质压力应大于0.2MPa。

在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。

四、玻璃管液位计订货须知：

1.型号名称

2.规格（中心距L）

3.材质（普通钢或不锈钢）

4.安装形式：法兰规格

五、化工部标准老型号表：

型号、标记标准系列

注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰

六、玻璃管液位计选型表：
