产品概述：

涡街流量计主要用于工业管道介质流体的流量测量,如压缩空气、气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

工作原理：

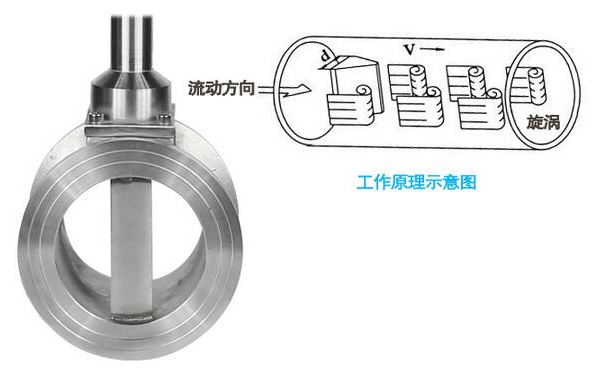

涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比"。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街"。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。

旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发整形处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。

传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。

技术参数：

1、测量介质：气体、液体、蒸气

2、口径规格法兰卡装式口径选择25,32,50,80,100

3、法兰连接式口径选择100,150,200

4、流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3

5、测量精度1.0级1.5级

6、被测介质温度:常温–25℃～100℃

7、高温–25℃～150℃-25℃～250℃

8、输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V

9、脉冲占空比约50%,传输距离为100m

10、脉冲电流远传信号4～20 mA,传输距离为1000m

11、仪表使用环境温度:-25℃～+55℃湿度:5～90% RH50℃

12、材质不锈钢, 铝合金

13、电源DC24V或锂电池3.6V

14、防爆等级本安型iaIIbT3-T6

15、防护等级IP65

产品优势：

不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。

安全防爆，适用于恶劣环境。

无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。

采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。

温压补偿一体化设计。

电流输出均为电隔离型，具有良好的共模干扰抑制能力。

同时显示流量值与累计流量值，不必轮流切换。

采用抗振探头，有效消除外界振动影响。

电路采用表面贴装工艺，结构紧凑，可靠性高。

采用分体式信号转换器，电缆最长10米。

量程比宽达20:1。

整体结构设计合理，动态测量范围宽，压力损失小。

分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。

现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
